Для наблюдения за температурным режимом нагревательных процессов в реальном времени я доработал вспомогательный контроллер аналоговой частью на 6 измерительных каналов.

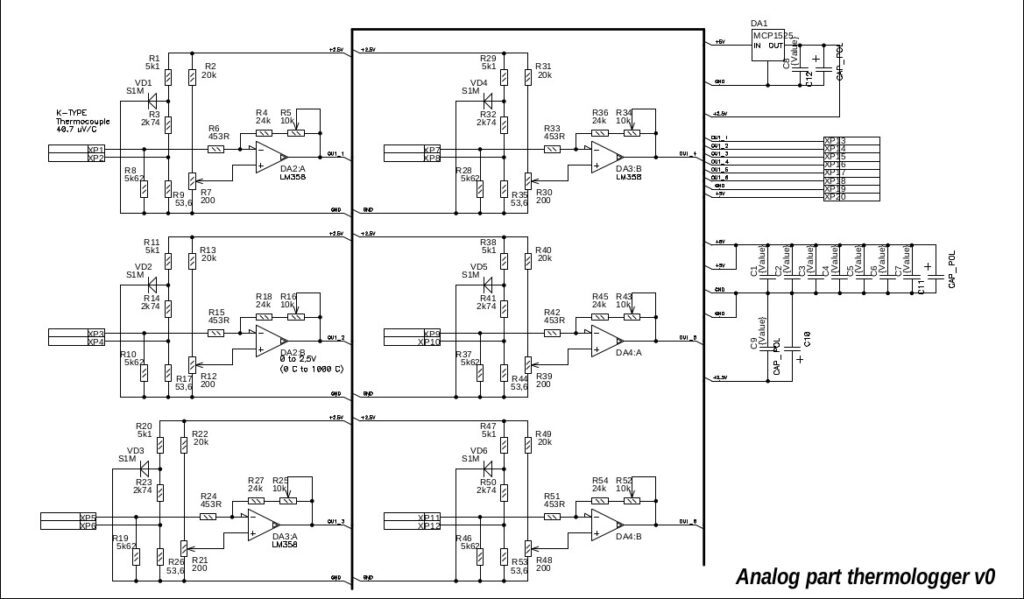

Аналоговая часть состоит из источника опорного напряжения MCP1525, трёх сдвоенных ОУ типа LM358 и дополнительных элементов. Схема каждого канала рассчитана на работу от термопары К-типа, аналогичной по характеристикам для портативных измерительных приборов, с параметром нагрева 40,7 мкВ на 1 градус Цельсия. Такие термопары применяются для измерения температур от 0 до 1000 градусов Цельсия. Подстроечными резисторами в каждом канале возможно регулировать выходное напряжение в нужном диапазоне. Поскольку АЦП вспомогательного контроллера составляет 1024 отсчета, возможно настроить выходной сигнал так, что отсчеты АЦП будут соответствовать температуре в градусах Цельсия.
В прикркпленном архиве есть прошивка для вспомогательного контроллера, схема аналоговой части и программа для Windows для работы с термо-логгером. Подключать термо-логгер к компьютеру возможно предложенным на этом сайте преобразователем интерфейса или любым другим удобным преобразователем. Параметры подключения: 115200, 8 бит, 1 стоп, без бита четности.
