Вспомогательный контроллер — это устройство на для обработки управляющих сигналов и формировании необходимых выходных сигналов.
Основа контроллера — программируемый микроконтроллер PIC18F452 фирмы Microchip. Также присутствуют символьный дисплей типа BC2004, часы реального времени DS1307, знергонезамисимая память 24C256, преобразователь последовательного интерфейса RS-232 для связи с компьютером и драйвера выходных сигналов контроллера. Предусмотрен разъем для подключения матричной клавиатуры 3х2 на 6 кнопок.
Контроллер может работать с логическими сигналами или с аналоговыми сигналами, всего 7 каналов. Есть возможность использовать источник опорного напряжения, который задействует один канал контроллера. Встроенный АЦП имеет разрядность 10 бит (1024 отсчета).
Выходных каналов у контроллера 7. Это цифровые выходы с заданным уровнем напряжения. Два канала из 7-ми могут быть собраны как ЦАП, на дополнительных микросхемах MCP4129 c разрядностью 14 бит и шкалой от 0 до 10 вольт.
Контроллер используется для автоматизации измерений, логгирования медленно изменяющихся сигналов, регистрации событий в пямяти с фиксацией состояния и времени события. Эти данные, затем, возможно выгрузить в текстовый файл для дальнейшей обработки.

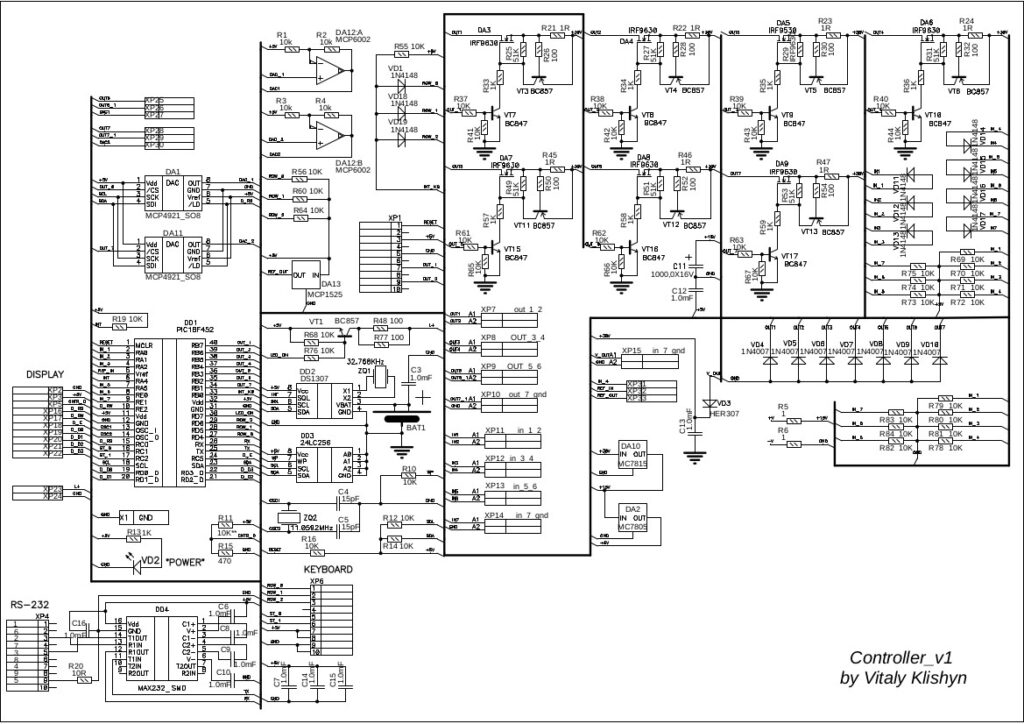

В прикрепленном файле есть схема вспомогательного контроллера.
